건물 및 설비 디지털 트윈 구성도

  • 자이로소프트는 자체적인 2D/3D 구현 기술을 연계하여 디지털 트윈 기술을 건물 및 공간의 운영, 설비, 시설물의 유지보수, 제조공장의 운영등 다양한 분야에 적용하고 있습니다.
  • 자체 편집/설계(저작도구) 솔루션을 이용하여 운영중에 편리한 변경이 가능합니다.
스마트 빌딩/설비 디지털 트윈

      • 3D 모델 저작도구

      • 3D 디지털 트윈 모듈

      • 건물 모델링

        • 건축요소 생성

        • 공간구성

      • 3D 운영 / 모니터링

        • 3D 건물공간 모델링 뷰어

        • 설비, CCTV등 속성조회

      • 설비배치

        • 설비, CCTV배치

        • 설비배치 수저

      • 장애, 고장, 상태표시

        • 시설물 장애표시(색상 등)

        • 장애, 고장 알림

      • 설비객체 등록

        • 설비코드 관리

        • CCTV연결코드 등록

      • 이벤트 관리

        • 이벤트 메시지 표출

        • 이벤트 이력관리

      • 설비 라이브러리관리

        • 라이브러리 분류

        • 라이브러리 등록

      • CCTV연계, 모니터링

        • 이벤트 발생 카메라 연결

        • 영상표출

    • 공간모델 데이터/파일
      • 모델파일
      • 공간정보
      • 설비정보
      • 연결정보
    • 시스템 연계
      • 이벤트관리
      • 연계구성
      • 표준인터페이스
      • 가상 이벤트발생
적용사례
  • LH 신사옥 (BIM기반의 설비 유지관리)
  • 철도역사 (3D 역사 구축 및 CCTV 영상 표출) 한국전력 변전소 (변전소 울타리 감지센서와 CCTV연계에 의한 보안감시관리)
  • 한국전력 변전소 (변전소의 변전설비의 관리지표에 대한 3D 구축/저작도구 및 가상화면에서 모니터링)
  • 유풍 (국내외 생산설비의 생산라인, 생산설비, 생산량, 재고 모니터링 및 생산라인 및 설비 배치 시뮬레이션)

건물 및 설비 디지털 트윈

  • 3D 기반의 디지털 트윈 구축을 위해 BIM 설계모델을 활용하여 운영 시스템을 구축합니다. 이 시스템은 건물, 공간, 설비의 유지보수에 활용되며, 방제, 소방, 설비, CCTV 등을 연계하여 시스템을 통합적으로 통제하고 관리합니다.
01. BIM 모델 기반의 시설물 유지관리
  • BIM 모델 뷰어 플랫폼
  • BIM 설계모델 구성 및 설비정보 연결
  • 설비의 유지보수(FMS) 확장
02. 장비/시설물/CCTV 배치 및 편집, 영상표현
  • 대규모 시설물의 3D 모델 및 CCTV 위치 편집

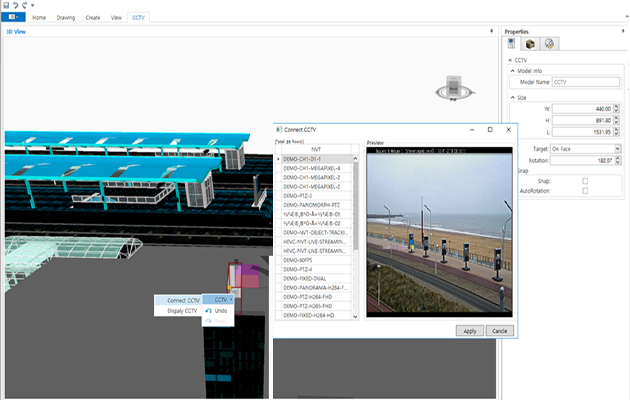

  • 연계된 CCTV 영상 표출, 이벤트에 따른 CCTV 화면 이동
  • 보안시설 울타리 감지센서와 연계한 CCTV영상 표출

건물 및 설비 디지털 트윈

  • 3D 저작도구를 활용하여 설비 라이브러리에서 레이아웃을 구성하고 설비의 센서 및 계측 정보와 연계하여 시각적인 관제 및 알람 표현을 구현합니다. 이를 통해 설비의 유지보수, 장애, 점검을 효율적으로 관리할 수 있으며, 더불어 빅데이터 기반의 예측 관리 시스템을 구축하여 운영합니다.
01. 장비/시설물 레이아웃 배치, 편집

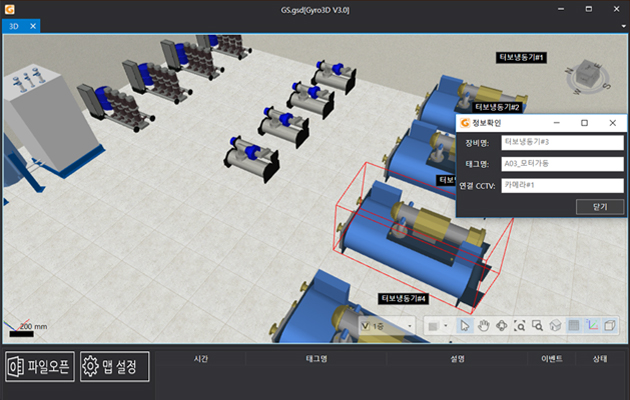

  • 장비/시설물 배치, 편집

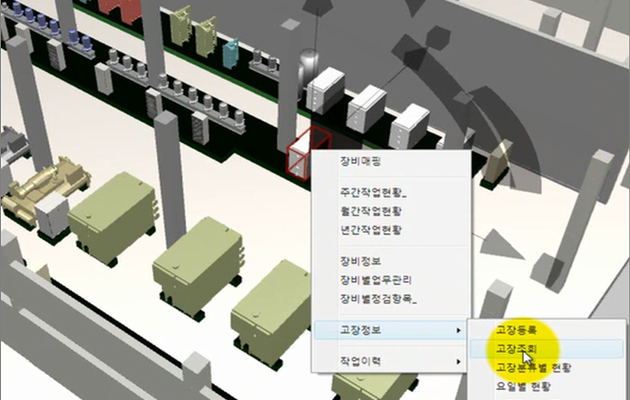

  • 장비에 속성등록(매핑), 수정
  • 센서, 계측정보 연계
02. (사례) 전력설비의 상태 모니터링
  • 전력설비의 레이아웃 편집

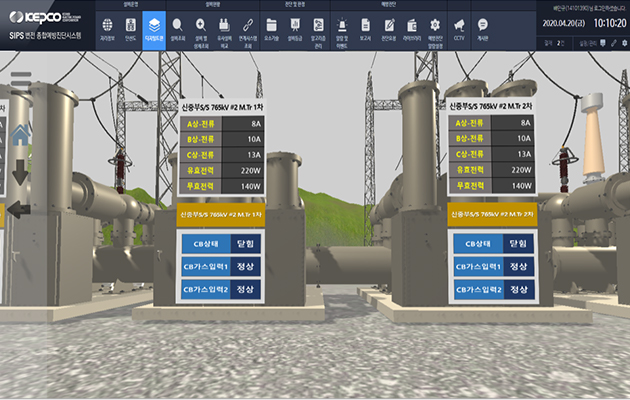

  • 상태정보 가상모델에서 표현, 알림에 의한 시각화 표현
  • 3D 모델 전면에 가상 표시판에서 계측정보 표현

제조 생산라인의 모니터링 및 시뮬레이션

  • 제조 공장의 설비정보와 생산라인을 2D 그래픽 기반으로 설비 유지보수, 생산라인의 생산량, 생산 품목 등을 관리하며 창고정보와 연계하여 창고의 재고 및 입출고을 모니터링합니다.
  • 관리자가 생산라인 및 설비의 재배치에 의한 생산량, 생산라인의 구성을 시뮬레이션할 수 있습니다.

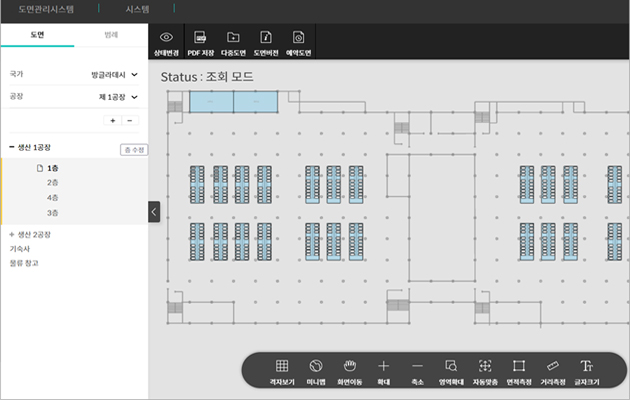

01. 2D 기반의 생산라인, 설비, 생산량 관리
  • 국내외 공장, 건물, 공간을 계층적으로 맵/도면 기반관리
  • 생산라인, 생선설비, 생산정보, 생산계획 연계
  • 관리자에 의한 설비 레이아웃 구성 등 용이한 운영관리
02. 생산라인 및 설비 시뮬레이션

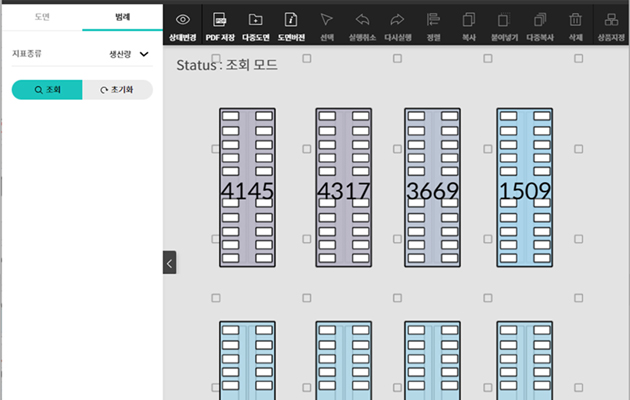

  • 생산라인, 설비의 레이아웃 신규 및 재배치에 의한 생산량 등 시뮬레이션
  • 창고와 생산라인 연계에 의해 재고 및 입출정보 모니터링
  • 건축 평면, 시설물 레이아웃 도면 기반으로 현황조회 및 생산관련 의사결정 지원

플랜트 디지털 트윈

  • 석유화학, 가스, 발전 플랜트 등의 운영 및 유지보수를 위해 디지털 트윈을 구축하여, 주요 공정과 설비의 운전 상태를 모니터링합니다. 이를 위해 계측기 및 센서 정보와 연계하여 공정 및 설비의 필수적인 부분을 시각화하여 운영합니다.
  • 대용량의 3D 모델을 변환하고 구축하는 과정에서 효율적인 가시화를 위한 3D 성능을 향상시키기 위한 기술이 적용되어 있습니다.
01. 3D 모델의 구축 및 운영데이터 연계

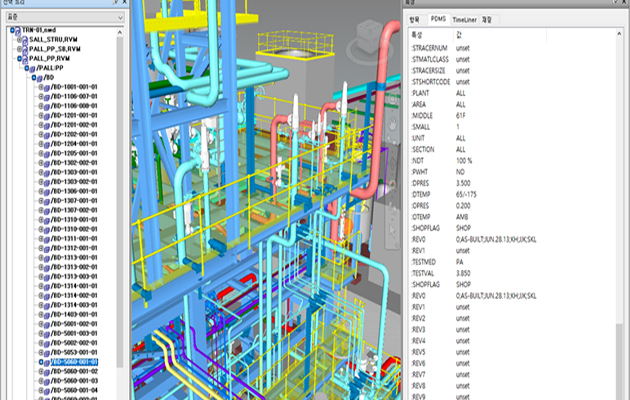

  • 3D 플랜트 설계 모델을 기반으로 모델 및 데이터 변환, 구축 프로세스 기술
  • 역설계(3D 스캐닝 등)에 의한 모델 구축
  • 주요 공정에 대한 상태 및 시뮬레이션 정보 연계 및 표현
02. 고성능 3D의 표현 가속화 기술
  • LOD, 모델 경량화, 영역구분, 객체결합 기술에 의한 대용량 3D 가시화
  • 유형별 모델 표현, 객체 선택 등 운영/유지관리에 최적화된 3D 운영 시스템

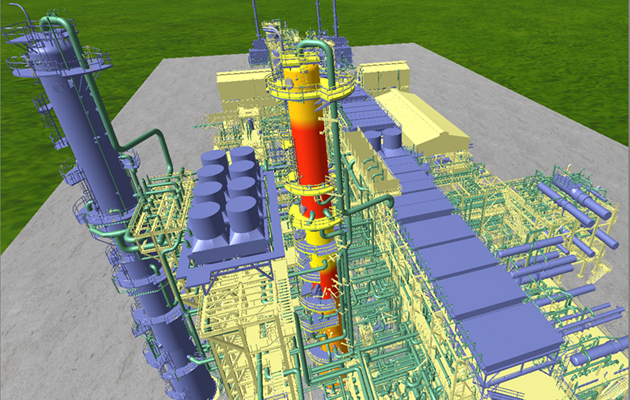

  • 설비 및 계측기, 센서 데이터의 모니터링 및 알람 표현
