Solutions

전기 최적화 설계 및 케이블 엔지니어링

  • 플랜트 전기분야의 설계과정 및 결과 데이터를 관리하고 주요 플랜트 전기 제품의 선정 및 설계지원 솔루션을 제공합니다.
  • 플랜트 전기분야의 주요 정보관리인 장비, 케이블, 레이스웨이(트레이, 전선관 등) 등의 정보를 관리하는 솔루션을 제공합니다.

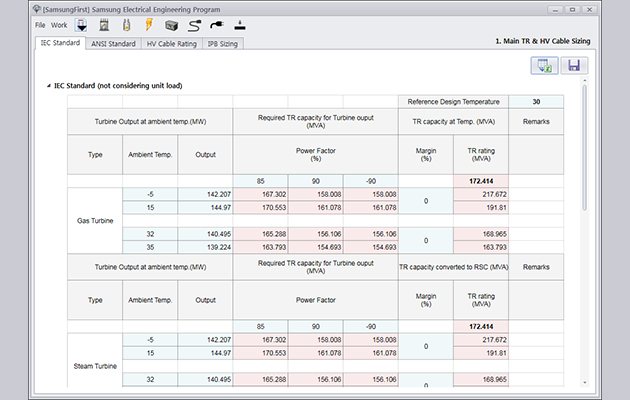

01. 플랜트 케이블 및 주요설비 선정
  • 플랜트의 변압기, 발전기, 배터리의 선정
  • Load List 관리에서 고압/저압 케이블 사이즈 선정
  • 전기 케이블, 단말기, 트레이, 전선관, 장비관리에서 케이블 스케쥴링, 발주 및 시공지원 보고서 생성
02. 개정 한국전기설비규정(KEC)에 따른 설계지원
  • 케이블 및 절연전선, 보호도체의 단면적 선정
  • 과전류차단기의 정격전류 선정
  • 전선관 선정 알고리즘
  • 비전동기 및 전동기 분기회로, 배전회로의 설계

3차원 기반의 Cable Routing 설계

  • 대형 플랜트 케이블 경로설계는 많은 시간이 소요되고 검증에 어려움이 많습니다. 자이로소프트의 케이블 설계 솔루션은 최적의 경로설계를 자동으로 탐색하는 시스템으로 10년 이상 고도화를 거치면서 국내 대부분의 원자력 발전소 등에 적용되고 있습니다.

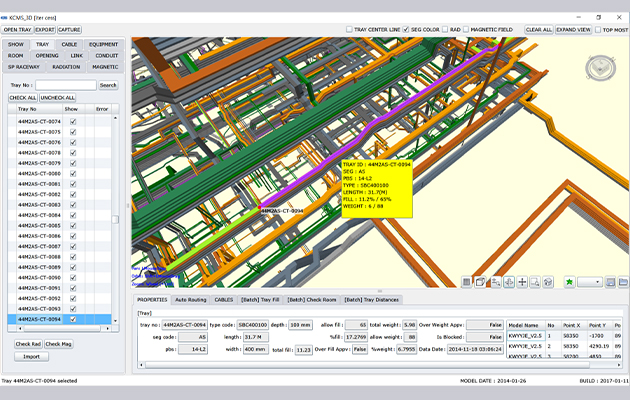

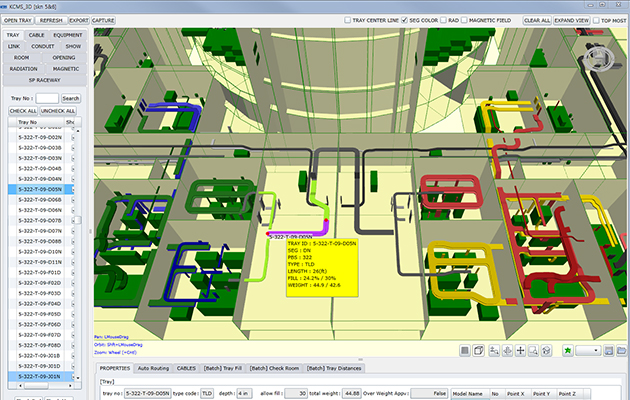

01. 플랜트 전기계통의 케이블 최적화 경로 설계
  • 플랜트 전기계통의 케이블의 최적 경로설계를 위해 3차원 트레이 경로 기반으로 탐색
  • 3차원 플랜트 설계 시스템과 연계하여 Tray, Conduit, Equipment 등 3차원 구성
  • 자동 경로탐색 로직을 이용해 자동탐색 및 수동 편집
02. 케이블 경로 분석 및 전기 전선관 및 단말 결선 설계
  • Room 단위로 경유 케이블 분석 및 보고서 생성
  • 전선관의 최적경로 설계
  • 설비의 위치 탐색, 화재 등 비상 탈출 시뮬레이션
  • 3차원 기반의 방사능 조도 분석
적용사례

플랜트의 디지털트윈 모델 구축 및 운영 솔루션

  • 석유화학 및 가스 플랜트는 많은 설비와 배관으로 구성되어 있습니다. 이러한 시설은 운영 및 유지보수 측면에서 다양한 도면과 기술 문서가 필요하며, 설비 유지보수 시스템과 운영 계측 정보 및 센서 정보를 통합하여 운영 관리가 필요합니다. 자이로소프트는 이런 다양한 정보들의 통합 관리를 지원하고 최적의 공정을 위한 시뮬레이션과 설비 고장 예지 진단을 포함한 디지털 트윈을 위해 3D 모델 구축과 대용량 모델의 최적화 기술을 제공합니다.

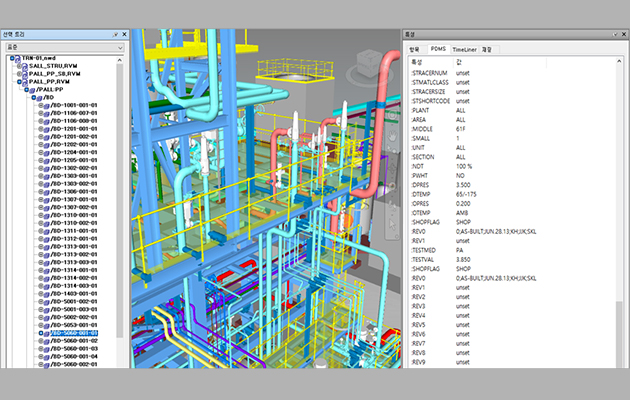

01. 대용량 플랜트의 3D 모델 구축 및 운영시스템
  • 석유화학/가스 플랜트에 대한 대용량 3D 모델의 변환, 경량화 구축
  • 대용량 3D의 운영을 위한 경량화, 운영속도 유지를 위한 LOD, 객체관리 기술
  • 설비관리, 도면/문서 연계로 플랜트 운영 및 유지관리를 위한 디지털 트윈 구축 플랫폼

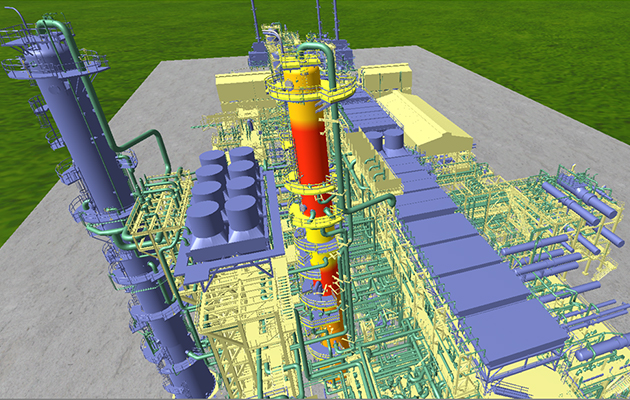

02. 플랜트의 계측, 센서정보를 연계한 디지털 트윈 구축
  • 설비의 계측정보, 센서정보와 연계한 관제, 모니터링
  • 공정최적화, 설비의 예지보전 등 시스템 확장 연계
  • 3D 모델 기반의 VR, AR 기술을 적용한 유지보수 지원
적용사례
  • 국토교통부 연구개발 과제
    (AI 기반 가스·오일 플랜트 운영·유지관리 핵심기술 개발)
    (현대오일뱅크, 한국가스공사 실증 적용)
